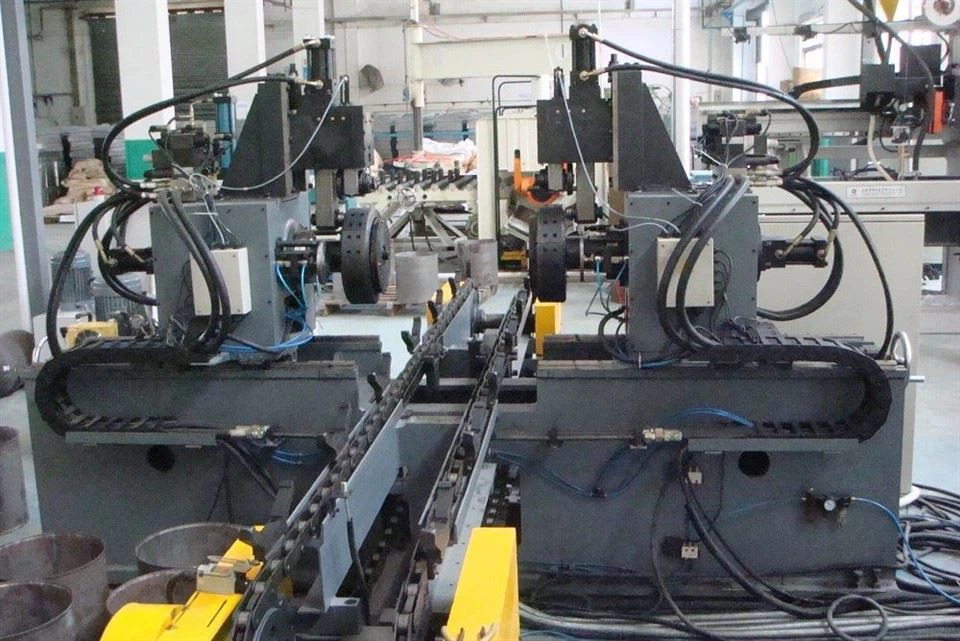

Berendezések bemutatása

1. A berendezés kétfejű vízszintes szerkezetet alkalmaz, és a bal és jobb oldali dobozcsúszdák lineáris vezetősínekre vannak felszerelve, hogy biztosítsák a koncentrikusságot és a lineáris futási pontosságot

2. A kiszélesítő mechanizmus a doboztest felső síkjára van felszerelve. A belső és külső késeket szervomotorok és bolygócsökkentők hajtják a formaformálás meghajtására, amelyek könnyen beállíthatják az adagolási paramétereket

3.A tágulási szerszám biztosítja, hogy a kiterjesztett munkadarab ne csússzon el; a sugárirányú kifutás a tágulás után kisebb vagy egyenlő, mint 0,15 mm, a teleszkópos aktivitás nem kisebb, mint 20 mm, az anyag pedig présacél az élettartam és az ismételt használat pontosságának biztosítása érdekében

4.A szerszámgép eleje biztonsági ráccsal, hátulja pedig védőkorláthálóval van ellátva

5. A hossz irányát a szervomotor állítja be, amely a doboz csúszó elmozdulását hajtja végre; az ágy referencia skálával, az állítószán automata reteszelő mechanizmussal van felszerelve, a henger pedig a reteszelést vezérli
